7316 BECBJ SKF
| Delik çapı | 80 mm |
| Dış çap | 170 mm |
| Genişlik | 39 mm |
| Net ağırlık | 3,8346 kg |

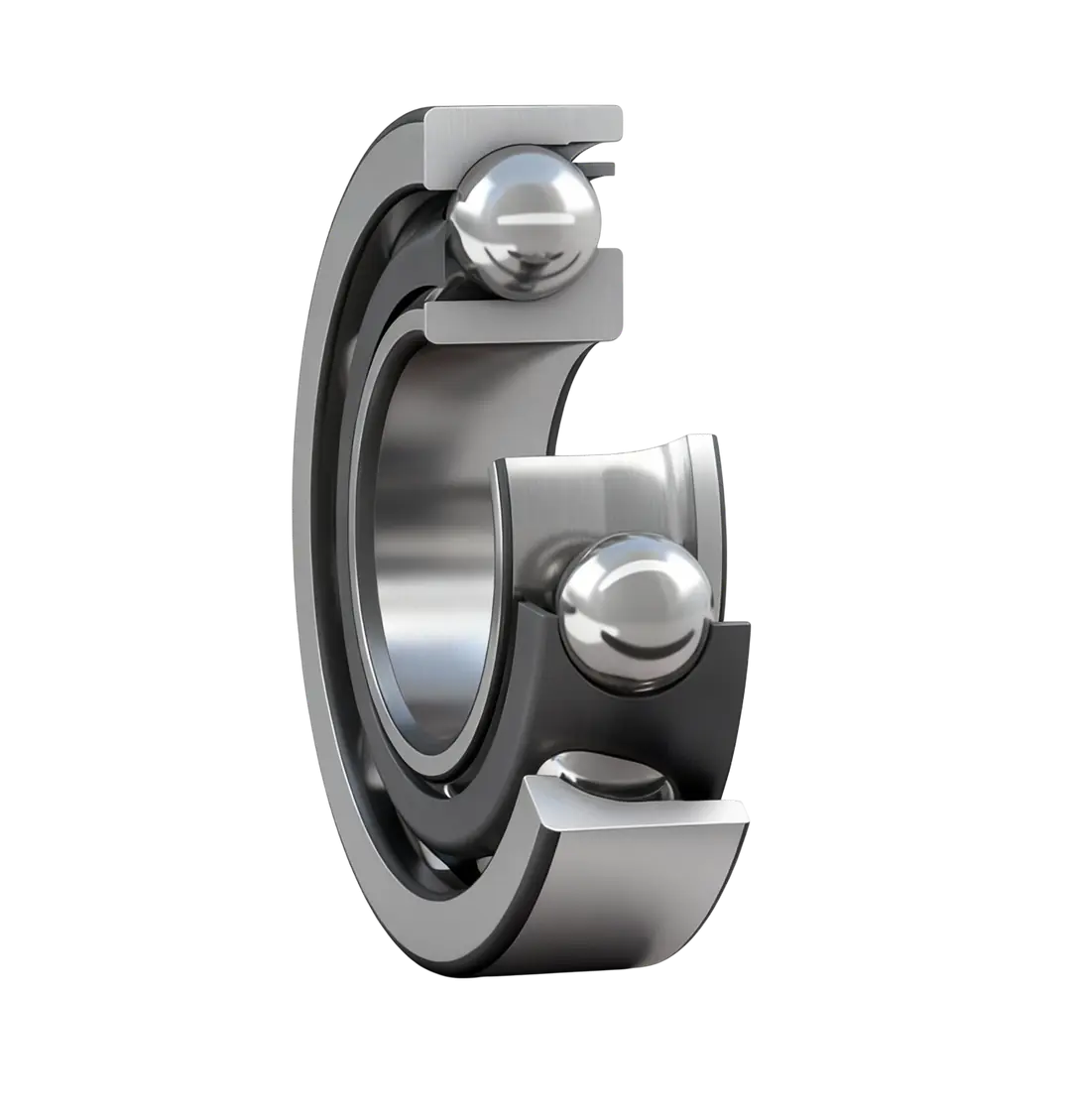

Eğik Bilyalı Rulmanlar
Açıklama
Eğik Bilyalı Rulmanlar, radyal ve eksenel yükleri aynı anda (kombine yükler) taşıyabilen rulmanlardır. Eksenel yük taşıma kapasitesi, rulmanın temas açısı ile belirlenir. Tek veya çift sıralı olarak üretilen bu rulmanlar, yüksek devirlerde ve yüksek hassasiyet gerektiren uygulamalarda tercih edilir.
Avantajlar
- Yüksek hız ve yüksek kombine yük kapasitesi sunarlar.
- Eksenel yükleri etkin bir şekilde dengeleyebilir ve uygun şekilde eşleştirildiğinde yatak düzenine yüksek rijitlik sağlarlar.
- Çok çeşitli tasarım ve temas açısı seçenekleriyle uygulamaya özel çözümler sunar.
Kullanım Alanları
Yüksek devir, rijitlik ve hassas şaft kılavuzlaması gerektiren tüm endüstriyel makine ve ekipmanlarda; özellikle takım tezgahları, pompalar, kompresörler ve hassas dişli sistemlerinde kullanılırlar.
Son Ek Tablosu
| Grup | Kodlar | Açıklama |
|---|---|---|
| İç Tasarım/Temas Açısı | A, AC, B, E, D, AB | A: 30° / AC: 25° / B: 40° temas açısı. E: Optimize edilmiş iç tasarım. D: İki parçalı iç bilezik (Çift sıralı). AB: 20° (İnç). |
| Kafes Malzemesi | M/MA, P/PH, J/J1, Y, F, TN9 | M/MA: İşlenmiş Pirinç (MS). P/PH/TN9: Güçlendirilmiş Plastik (PA66/PEEK). J/Y/F: Preslenmiş Çelik/Pirinç (Sac) veya İşlenmiş Çelik. |
| Sızdırmazlık/Koruma/Halka | 2RS, -2RZ, N, NR | -2Z: Çift taraflı metal kapak. -2RS: Çift taraflı plastik kapak. -2RZ: Çift taraflı temassız conta. N/NR: Dış bilezikte segman kanalı (segmanlı/segmansız). |
| Eşleşme/Ön Yükleme (Tek Sıralı) | CA, CB, CC, G, GA, GB, GC, DB, DF, DT | CA/CB/CC/G: Evrensel eşleşme sonrası boşluk. GA/GB/GC: Evrensel eşleşme için hafif/orta/ağır ön yükleme. DB/DF/DT: Eşleştirilmiş set (Sırt sırta/Yüz yüze/Tandem). |
| Hassasiyet/İç Boşluk | P5, P6, C2, C3, C4, P62, P63, P64 | P5/P6: Hassasiyet Sınıfı (P5 > P6). C2/C3/C4: Eksenel İç Boşluk (C3 Normalden büyük). P6X: P6 Hassasiyeti + C2/C3/C4 Boşluğu. |
| Malzeme/Yağlama/Diğer | HC5, N1, M2, GE2, GWF, MT33, VT113, WT | HC5: Hibrid (Seramik bilyalar). N1: Tek yerleştirme yuvası (Tek sıralı). M2: Farklı pirinç kafes tasarımı. GE2/MT33/WT: Farklı gres tipleri. |
NOT: Ürün özellikleri ve son eklerin kesin tanımları, üreticisinin standartlarına göre farklılık gösterebilir. Bu nedenle, spesifik bir seçim yapılırken daima üretici katalok verisi esas alınmalıdır.
